三回程烘干机结构、工作原理、性能
创建时间 2021-11-01 作者 【烘干机】 浏览 QQ留言 产品咨询 联系电话:13803857310

  三回程烘干机工作原理

  物料从进料装置进入三回程烘干机转鼓内层,实现顺流干燥。物料在内层板下连续拾取,呈螺旋状散开,实现热交换。物料移动到内层的另一端,进入中层进行逆流干燥。物料在中间层以两步一退的方式反复上升,在中间层,物料充分吸收内滚筒散发的热量和中间滚筒的热量。同时延长干燥时间,使物料达到干燥状态。物料到达中间层的另一端,落入外层。物料在外滚筒中以矩形多回路方式运行。达到干燥效果的物料在热风的作用下快速移动并排出滚筒。达不到干燥效果的物料因自重无法快速移动。物料在此长方形板内充分干燥,从而完成干燥的目的。

  三回程烘干机结构说明

  三回程烘干机作为一种选矿设备,其主要结构由外筒体、炉体、前辊环、后辊环以及齿轮、挡辊、拖辊小齿轮等附件组成。当沙子干燥时,卸料部分也需要卸料。再有升降盘、减速机、电机、热风道等供电设备。沙子在烘干前,需要通过进料槽输送到三回程滚筒烘干。此外,可根据用户需要设计气体发生器、燃烧室或配套提升机、皮带输送机、定量给料机、旋风分离器、引风机等。

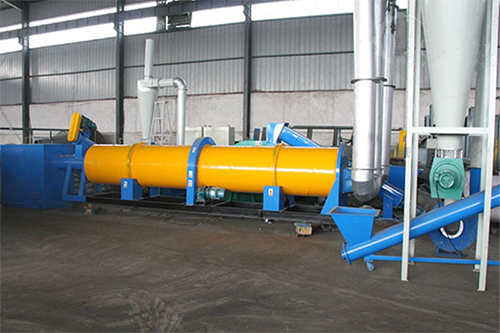

三回程烘干机



  三回程烘干机的性能特点

  1、用户自定义设置,可根据不同物料特性改变运行参数,使物料在筒体内形成稳定的全破布帘,质热交换更充分。

  2、使用寿命长。三回程烘干机采用16Mn锰板制作,比普通钢板长3-4倍,价格比同类产品低10-30%。

  3、保温效果好。筒体自保温效率达80%以上(传统单筒烘干机热效率仅为35%),热效率提高45%。抗过载能力强,处理量大,油耗少,干燥成本低。

  4、燃料用途广泛,可用煤、生物质颗粒、电力、天然气、液化气、甲醇、柴油提供热源。

  5、能耗低,与单筒烘干机相比,减少占地面积50%左右,土建投资减少50%左右,电耗降低60%左右。吨标准煤消耗量:6-8kg/T。

  6、进出口温度稳定,出料温度≤60度。无需进入冷却棚冷却,可直接送入库房。外筒温度≤60度,排气温度<120度,除尘设备布袋使用时间2倍以上。

  7、干燥效果好。干燥作业时,物料初水分为8%~60%,终水分小于0.5~1%。可干燥2-120mm块状物料、颗粒状物料、粉状物料等。

  8、适应性强,可烘干砂、河砂、海砂、黄砂、矿渣、煤渣、石英砂、金刚砂、铸砂、陶粒砂、污泥、煤泥,也可用于干燥粮食和化学工业。

  9、维护成本低。三回程烘干机采用“调心托轮装置”,大大减少了挡土托轮的磨损,筒体运行平稳可靠,运行平稳,三回程烘干机设备运转率高,基本无无需维护,降低成本。
