转筒烘干机蒸汽系统即转筒烘干机设备的蒸汽管路，是由筒体加热器蒸汽管路和热风加热器蒸汽管路两部分组成。
         烘干机蒸汽管路中筒体加热器蒸汽入口截止阀常开，修理时人工关闭。蒸汽通过截止阀、过滤器、汽水分离器、压力表、减压阀、压力表、气动薄膜调节阀、金属软管、旋转接头进入筒体，对筒体进行加热。汽水分离器把蒸汽中的水分离出来后，通过截止阀、过滤器、疏水阀、观视镜、止回阀排掉。进入筒体的蒸汽经过热交换后，产生的冷凝水由截止阀、过滤器、疏水阀、观视镜、止回阀、截止阀排出。温度传感器测量的温度数据反馈到PLC与设定温度值进行比较，再将信号反馈到气动薄膜调节阀进而控制蒸汽进入筒体的流量大小，达到调节和稳定筒体温度的目的。
        烘干机蒸汽管路中热风加热器蒸汽入口截止阀工作时打开，停机时人工关闭。蒸汽通过截止阀、过滤器、汽水分离器后分两路：一路经减压阀、压力表进入一级热风加热器；另一路经减压阀、压力表进入二级热风加热器。它们产生的冷凝水由截止阀、过滤器、疏水阀、观视镜、止回阀、截止阀排出。
         烘干机蒸汽管路中温度传感器测量的热风温度反馈到PLC与设定温度值进行比较，再将信号输出到电气比例阀进而控制伺服气缸改变热风风阀的开度，达到控制和调节热风温度的目的。    烘干机蒸汽管路中冷凝水排放系统的作用是对转筒和空气加热器排出的水蒸气进行冷却处理。冷凝水由水泵通过管道抽出。如果不经过该系统处理直接把烘干机转筒和加热器的冷凝水排到大气中去，就会增加周围环境空气的湿度，甚至产生很浓的水雾，影响生产环境。

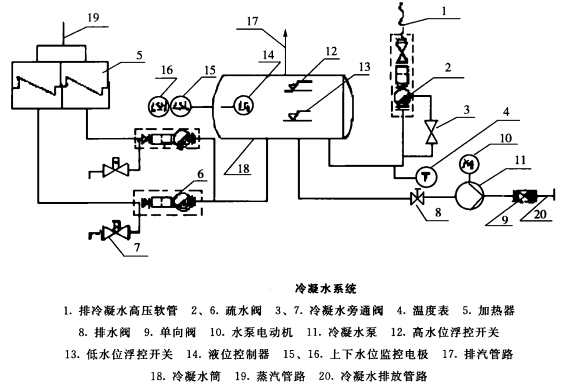

        烘干机蒸汽管路中冷凝水系统的结构组成如图所示，主要由冷凝水筒、疏水阀和冷凝水旁通阀和排放管路、冷凝水泵和排冷凝水高压软管等组成。
        烘干机蒸汽管路中空气加热器和烘干机转筒排出的冷凝水，通过疏水阀及管路送到冷凝筒冷却，冷凝筒中的积水由冷凝泵抽出，筒内设有高水位、低水位浮控开关和液位控制器，控制水泵电动机的启动与停止。当积水达到高位时，高水位浮控开关接通水泵电动机的电源，水泵工作，抽出筒内积水；当积水排出，水位低于低水位时，浮控开关切断电动机电源，水泵停止工作。
