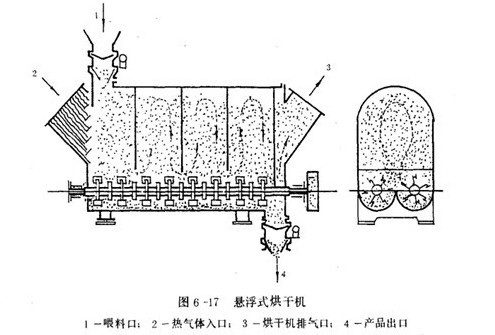

要想知道悬浮式烘干机的结构和工作原理，下面就先看看悬浮式烘干机的结构简图。

        悬浮式烘干机结构，是由一个密闭的圆锥形或椭圆形钢壳为主体，在壳体的下部安装的有两根带有许多叶片的回转轴。图中所标1为添加物料的喂料口，2为对物料进行烘干的热气体的入口，3为对物料烘干过后的热气体的排气口，4为烘干后的物料的出口。
        悬浮式烘干机工作理论，热气体与物料一起从喂料口进入机体内，轴上的叶片由于快速的转动从而带动物料，使物料飞扬，使其呈沸腾状态，扩散到热气流中，进而增大了物料和内部热气体的表面积，进行快速传热。悬浮式烘干机内的气体由图中3排出，与物料呈顺流状态在机内运功。完成烘干工作的物料，在一定的回转轴速度下被带离至烘干机外。由于物料处于悬浮状态，传热效率及烘干效率均较高，单位容积蒸发强度可达100~300kg-H20每立方厘米小时，热效率可达65%以上。
