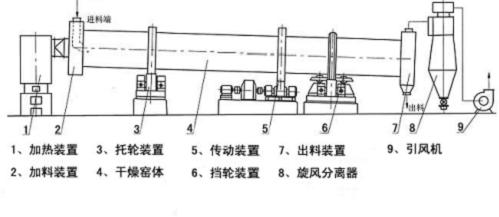

筒式烘干机的滚筒在进行烘干的过程中需要不断的转动促进筒内物料在不断的前进中完成烘干，直至到筒的尾部正好完成烘干过程。滚筒如果直接和地面接触就无法进行转动，所以烘干机的滚筒就需要一定的支撑装置对其起到支撑的作用，而在烘干机的设计中对烘干机滚筒起到支撑作用的装置有挡轮和托轮，挡轮是在起支撑作用的同时又可以防止烘干机滚筒的上下窜动起到一定的作用，而关于烘干机的托轮今天就从托轮的结构上分析托轮装置是如何起到支撑作用的。烘干机中托轮的位置下图所示（图中标号3为托轮装置）：


图中3托轮装置由一个大底座，底座上面有前后两个档构成，每个档配又有两个托轮、四个轴承，这些零件组成了一个完整的托轮装置。托轮装置通过对轮带的支撑间接支撑着滚筒，烘干机设备筒体转动的同时托轮又起到径向固定滚筒位置的作用，式滚筒不易来回摆动。
如下图烘干机托轮的侧面和正面的视图：
