工民建筑专用沙子烘干分级筛选装置
创建时间 2017-03-07 作者【烘干机】浏览 QQ留言 产品咨询 联系电话:13803857310

  目前,工民建筑过程中,对于预拌砂浆的使用较为频繁,含水率合适的沙子才能满足预拌砂浆的正常使用,同时在进行沙子筛选时,含水量多的沙子很容易成坨,在进行筛选时往往不能很好的进行筛选,还容易堵塞筛眼,导致筛选质量下降;同时在建筑施工现场,对于沙子的筛选采用将筛网倾斜支撑放置,然后人工将沙子洒向筛网,利用沙子在重力作用下在筛面上翻滚,达到筛选的目的,这样的筛选方式费时费力,效果也不是很好,遇到含水量多的沙子效果就更不明显,因此设计一种可以对筛选前沙子烘干而且可以分级筛选的装置。

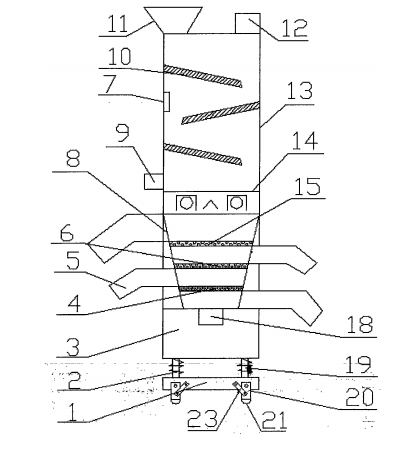

沙子烘干筛分装置  一种工民建筑专用沙子烘干分级筛选装置,结构如左图,其组成包括:底座,底座下具有移动件,底座上通过一组立柱与基座连接,基座上具有沙箱桶,沙箱桶下部具有旋转电机,沙箱桶内安装有分级筛,沙箱桶上具有分流装置,分流装置上具有烘干桶,烘干桶内具有一组导流板,烘干桶顶部具有进料口和出风口,烘干桶侧壁具有进风口,烘干桶内壁上具有温度传感器。

  所达到效果:

  1.本实用新型在进行使用和操作时,首先通过移动件将装置移动到指定位置,然后卸下斜拉片将旋转片和万向轮向两侧翻转实现装置的平稳固定,然后通过进风口与热风机连接,向烘干桶内鼓入热风,通过温度传感器监测温度,当温度传感器监测到温度在30-50℃时,通过进沙口向烘干桶内进料,沙子会经过导流板后向下流动,热风会通过出风口流3出,沙子下落后进入到分流装置,通过U形挡板和V形挡板进行分流以免筛选时发生堆积,同时分流装置处的吸风口连接吸风机,对烘干后沙子中的杂物进行除杂,开启旋转电机使沙箱桶旋转,进行分级筛选,粗筛、细筛、底筛、沙箱桶之间形成空隙对应有出沙口,从出沙口收集筛选后的沙子即可,在基座与底座之间具有立柱和减震弹簧可以有效的降低装置在工作过程中的振动。

  2.本实用新型结构简单、操作方便、维修便捷,有效对沙子进行烘干和筛选,筛选和烘干质量良好,可以很好的为建筑施工提供质量保障。
