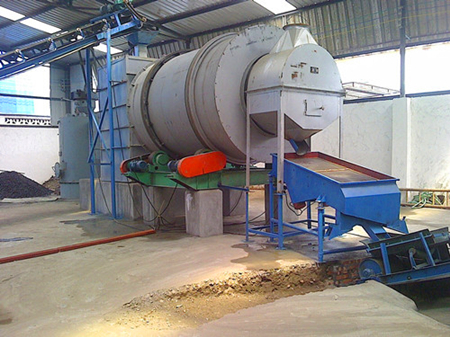

三筒烘干机设备主要是用来烘干具有一定水分的矿物料，其主要是由滚筒、进出料口、衬板、支撑驱动部分、沸腾炉等部分组成，其中支撑驱动部分主要是用来提供动能使滚筒反复转动来实现物料的烘干处理的，下面为大家具体分析一下：

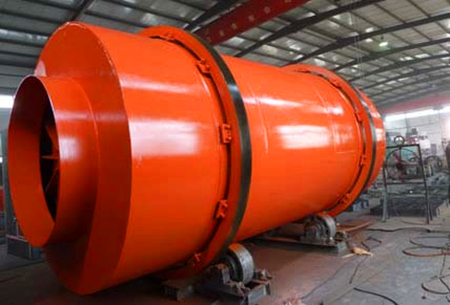

三筒烘干机筒体轴线呈水平放置。筒体部分由三个互相重叠且同轴的内外筒体组成。内筒为一锥筒，外筒为直筒，这就使烘干设备筒体的截面得到较充分的利用，三筒烘干机筒体外型总长度约为原传统型式的50%～60%，从而大幅度地减少了上地面积和厂房建筑面积。
三筒烘干机的支承装置，在高温端采用活套在内筒上的轮带与托轮支承，由于内筒直径小，故此装置小巧且能耐热，低温端则在中心传动轴上用一滚动轴承支承，并采用中心传动方式，取消了传统单筒烘干机的大小齿轮，使总体结构紧凑。
